HODINY V BUDÍKU
- Tento budík jsem si nechal udělat od uživatele fóra o simsonech jménem Hellraiser17 a tímto mu moc děkuji.
Takže co k výrobě potřebujete :
Postup práce:
Rozebereme budík - plochým šroubováčkem lechce odehneme vrchní hliníkovou obroučku - kousek po kousku a opatrně. Vyjmeme vnitřnosti z budíku a začneme je upravovat - u teploměru ze 120ky se z měřícího ústrojí odstraní drát a plastová konstrukce se rozebere, zbyde jen část plastového těla se 4mi trubičkami. Hodinky rozebereme a zůstane jen plastové tělo s displejem a plošným spojem, odšroubujeme šroubky spoje a opatrně ho vyjmeme. Na důležité vývody ( nastavení hodinek, napájení atd.) připájíme dráty a pokud jsou s osvětlením tak je můžeme začít přidělávat na to plastové tělo teploměru. Pokud s osvětlením nejsou, musí se pod displej dát takový světlovodný plast ( vyříznutý přesně podle displeje) a průhledná folie z displeje třeba mobilního telefonu ( nebo jiného zařízení se svítícím displejem) z displeje hodinek opatrně sloupnete fólii odrážející světlo( 1vrstva nejdál od středu displeje) a nahradíte jí průsvitnou z telefonu(podotýkám sloupávat opatrně, aby nedošlo k poškození displeje a podotýkám, že plastová destička je až po nalepení folie) pokud to vše máte, tak to vše nasadtě do plastového těla hodinek ( do kterého předtím vyvrtáte 2 dírky na připevnění ke měřícímu ústrojí teploměru.)a přišroubujte. Po té připojené dráty zapojte - nastavení hodinek atd. na spínače a napájení hodinek, nejlépe nějaké pouzdrou s baterií. Osvětlení v podobě jedné nebo několika LED se sériově připojenými rezistory a diodou pro usměrnění a kondenzátorem, umístítě co nejblíže displejí, pokud možno k volnému okraji displeje. Dráty jsou přivedeny na výstupní konektory, na které se napojí osvětlení budíku Teď už zbývá jen budík poskládat, plochými kleštičkami přimačkat obroučku a nastavit čas.
Celkové náklady:
Budík 418 Kč + držák budíku 30Kč + nový kryt budíku 70Kč
Pár foteček:
Takto vypadá podsvícení budíku
- Budík - nejlepší je asi teploměr do škody 120( má potřebné parametry)
- Hodinky - jakékoliv digitální s co největším displejem a pokud možno s podsvícením ( odpadne tak 1/3 práce)
- nástroje potřebné na rozebrání budíku ( ploché kleštičky, malý šroubováček, pájka...)
Postup práce:
Rozebereme budík - plochým šroubováčkem lechce odehneme vrchní hliníkovou obroučku - kousek po kousku a opatrně. Vyjmeme vnitřnosti z budíku a začneme je upravovat - u teploměru ze 120ky se z měřícího ústrojí odstraní drát a plastová konstrukce se rozebere, zbyde jen část plastového těla se 4mi trubičkami. Hodinky rozebereme a zůstane jen plastové tělo s displejem a plošným spojem, odšroubujeme šroubky spoje a opatrně ho vyjmeme. Na důležité vývody ( nastavení hodinek, napájení atd.) připájíme dráty a pokud jsou s osvětlením tak je můžeme začít přidělávat na to plastové tělo teploměru. Pokud s osvětlením nejsou, musí se pod displej dát takový světlovodný plast ( vyříznutý přesně podle displeje) a průhledná folie z displeje třeba mobilního telefonu ( nebo jiného zařízení se svítícím displejem) z displeje hodinek opatrně sloupnete fólii odrážející světlo( 1vrstva nejdál od středu displeje) a nahradíte jí průsvitnou z telefonu(podotýkám sloupávat opatrně, aby nedošlo k poškození displeje a podotýkám, že plastová destička je až po nalepení folie) pokud to vše máte, tak to vše nasadtě do plastového těla hodinek ( do kterého předtím vyvrtáte 2 dírky na připevnění ke měřícímu ústrojí teploměru.)a přišroubujte. Po té připojené dráty zapojte - nastavení hodinek atd. na spínače a napájení hodinek, nejlépe nějaké pouzdrou s baterií. Osvětlení v podobě jedné nebo několika LED se sériově připojenými rezistory a diodou pro usměrnění a kondenzátorem, umístítě co nejblíže displejí, pokud možno k volnému okraji displeje. Dráty jsou přivedeny na výstupní konektory, na které se napojí osvětlení budíku Teď už zbývá jen budík poskládat, plochými kleštičkami přimačkat obroučku a nastavit čas.
Celkové náklady:
Budík 418 Kč + držák budíku 30Kč + nový kryt budíku 70Kč
Pár foteček:
Takto vypadá podsvícení budíku

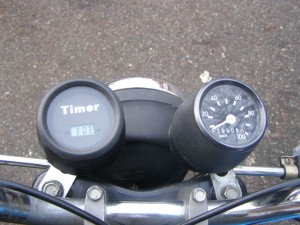

A
takhle
vypadají
oba
budíky
